WK热静力式疏水阀工作原理。
之前我们讲到,杠杆浮球式蒸汽疏水阀、倒桶式蒸汽疏水阀、自由浮球式蒸汽疏水阀等一系列蒸汽疏水阀的工作原理以及用途,受到了广大读者的好评,那么这一期,我们来讲一下WK热静力式疏水阀工作原理。以及产品的优势。

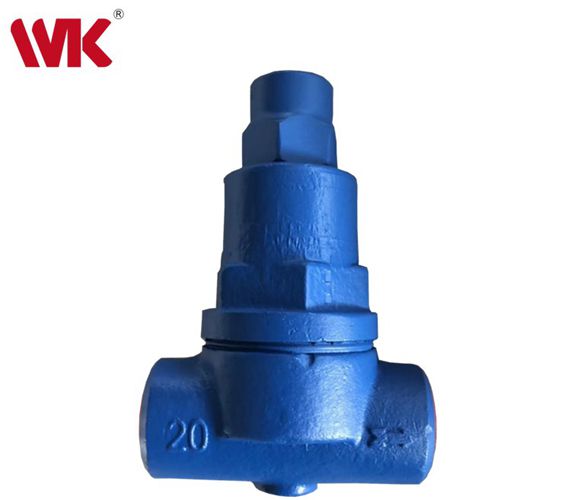

一、热静力式疏水阀的讲解热静力式疏水阀中的波纹管式疏水阀的热敏元件为注满易挥发液体的波纹管,利用液体的易挥发性和波纹伸缩性。当蒸汽管线升温时,液体按发成气体体积膨胀并产生压力推动着波纹管伸长,蒸汽管线降温达到易挥发的液体从气体转变成液体时体积缩收,波纹管内没有推动力,波纹管缩收。
热静力式疏水阀有什么优势呢?第一排水温度可以调节成70~100度之间,使用方便。它能够阻止高温凝结水的排放,保持蒸汽管线的热能。第二能够做到连续排水,没有噪音。在蒸汽压力小波动的情况下,不影响使用。其结构简单,体积小,安装方便、随意。可以通过增加波纹管直径提高凝结水的排量,具有良好的排空气性能,不怕冻,零汇漏,背压率能达到75%。

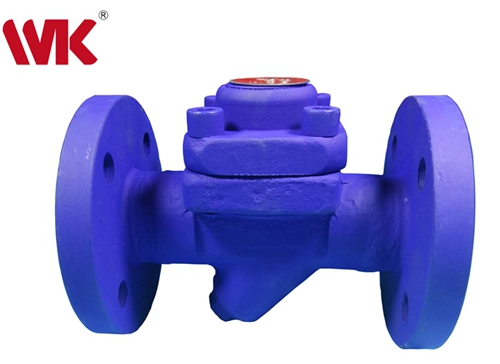

二、热静力式(膜盒)疏水阀
热静力式膜盒疏水阀的工作原理,膜盒式蒸汽疏水阀的主要动作元件是金属膜盒,内充一种气体温度比水的饱和温度低的液体。装置刚启动时,管道出现低温冷凝水,膜盒内的液体处于冷凝状态,阀门处于开启位置。当冷凝水温度渐渐升高,膜盒内充液开始蒸发,膜盒内压力上升,膜片带动阀芯向关闭方向移动,在冷凝水达到饱和温度之前,疏水阀完全关闭。膜盒随蒸汽温度变化控制阀门开关,起到阻汽排水作用。在开阀温度低于饱和温度15.C和30.C两种膜盒供选择。膜盒式蒸汽疏水阀(蒸汽压力平衡式)是目前国际上最常用的先进节能型疏水阀。膜盒式蒸汽疏水阀的反应非常灵敏,工作时阀前存有高温凝结水,无蒸汽泄漏,节能效果显著。膜盒式在现如今蒸汽管线中是代替压(压力在PN25以下)热动力(圆盘式)疏水阀或(压力在PN16以下)双金属片式疏水阀的理想替代品。
