直行程调节阀有四种阀体形式,你都知道有哪四种吗?
调节阀又名控制阀,在工业自动化过程控制领域中应用颇广,通过接受调节控制单元输出的控制信号,借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。一般由执行机构和阀门组成。如果按行程特点,调节阀可分为直行程和角行程;其中直行程调节阀有四种阀体形式,你都知道有哪四种吗?
➊调节阀直通阀体
直通阀体呈S流线型通道,内壁光滑且截面相等。具有压力损失小、流量大、流动平稳、等特点。

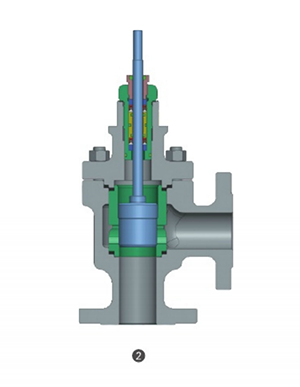

❷调节阀角形阀体
角形阀体除外形为直角形外,其他与直通阀体完全通用。具有结构紧凑、流路简单、阻力小等特点。特别适用于易结焦、易堵塞、高粘度等工况。

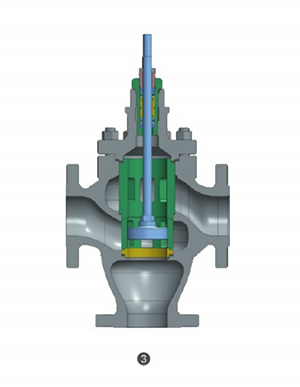

❸调节阀三通阀体
三通阀体分为合流、分流两种类型,主要用于比例调节或旁路调节,占据空间小,成本低。

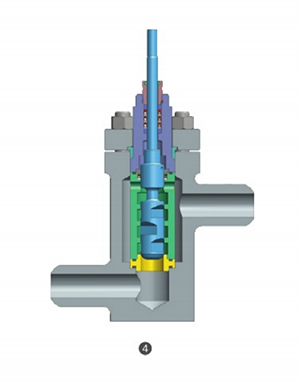

❹调节阀Z形阀体
Z形阀体主要适用于高压工况,采用整体锻造而成,具有较好的耐压强度。内部流路简单,不易产生漩涡,回流等现象。降低高压差工况中产生闪蒸,气蚀的可能性。

感谢您耐心的阅读!昆山立信隆10年专注蒸汽液体阀门研发制造,主营调节阀、蒸汽疏水阀,v型球阀,角座阀等工业阀门,江苏源头阀门生产厂家,直接面对用户,为客户精准选型,现场勘查,管道系统优化,产品交付等阀门全套解决方案,让流体运行更稳定,更安全!想了解更多信息可登陆立信隆官网,官方网址:www.lxlfamen.com,或拨打免费咨询热线400 111 9611。
