什么是调节阀?那种调节阀更适用您的工况?
调节阀优点多多,但是大家对调节阀的了解总是一知半解,今天小编就在这里给大家全面科普一下有关调节阀的知识吧。

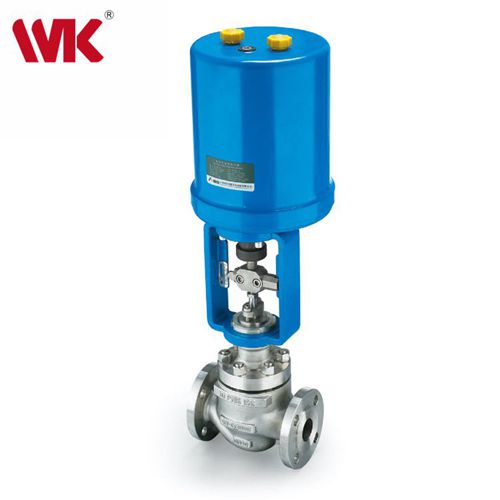

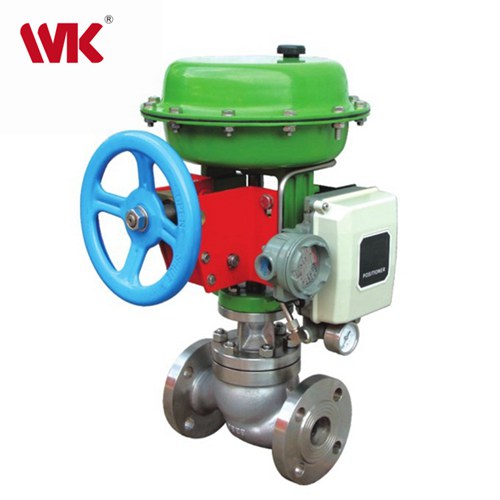

调节阀又称控制阀是执行器的主要类型,通过接受调节控制单元输出的控制信号,借助动力操作去改变流体流量。调节阀一般由执行机构和调节阀组成。如果按其所配执行机构使用的动力,调节阀可以分为气动、电动、液动三种,即以压缩空气为动力源的气动调节阀,以电为动力源的电动调节阀,以液体介质(如油等)压力为动力的电液动调节阀,另外,按其功能和特性分,还有电磁阀、电子式、智能式、现场总线型调节阀等。
调节阀的阀体类型选择
调节阀的阀体种类很多,常用的有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等。在具体选择时,可做如下考虑:
(1)阀芯形状结构
主要根据所选择的流量特性和不平衡力等因素考虑。
(2)耐磨损性
当流体介质是含有高浓度磨损性颗粒的悬浮液时,阀的内部材料要坚硬。
(3)耐腐蚀
由于介质具有腐蚀性,尽量选择结构简单阀门。
(4)介质的温度、压力
当介质的温度、压力高且变化大时,应选用阀芯和阀座的材料受温度、压力变化小的阀门。
(5) 防止闪蒸和空化
闪蒸和空化只产生在液体介质。在实际生产过程中,闪蒸和空化会形成振动和噪声,缩短阀门的使用寿命,因此在选择阀门时应防止阀门产生闪蒸和空化。
调节阀执行机构的选择
为了使调节阀正常工作,配用的执行机构要能产生足够的输出力来保证高度密封和阀门的开启。对于双作用的气动、液动、电动执行机构,一般都没有复位弹簧。作用力的大小与它的运行方向无关,因此,选择执行机构的关键在于弄清最大的输出力和电机的转动力矩。对于单作用的气动执行机构,输出力与阀门的开度有关,调节阀上的出现的力也将影响运动特性,因此要求在整个调节阀的开度范围建立力平衡。
执行机构类型的确定
对执行机构输出力确定后,根据工艺使用环境要求,选择相应的执行机构。对于现场有防爆要求时,应选用气动执行机构。从节能方面考虑,应尽量选用电动执行机构。若调节精度高,可选择液动执行机构。如发电厂透明机的速度调节、炼油厂的催化装置反应器的温度调节控制等。
调节阀的作用方式选择
调节阀的作用方式只是在选用气动执行机构时才有,其作用方式通过执行机构正反作用和阀门的正反作用组合形成。组合形式有4种即正正(气关型)、正反(气开型)、反正(气开型)、反反(气关型),通过这四种组合形成的调节阀作用方式有气开和气关两种。对于调节阀作用方式的选择,主要从三方面考虑:a)工艺生产安全;b)介质的特性;c)保证产品质量经济损失最小。
调节阀又称控制阀是执行器的主要类型,通过接受调节控制单元输出的控制信号,借助动力操作去改变流体流量。调节阀一般由执行机构和调节阀组成。如果按其所配执行机构使用的动力,调节阀可以分为气动、电动、液动三种,即以压缩空气为动力源的气动调节阀,以电为动力源的电动调节阀,以液体介质(如油等)压力为动力的电液动调节阀,另外,按其功能和特性分,还有电磁阀、电子式、智能式、现场总线型调节阀等。
调节阀的阀体类型选择
调节阀的阀体种类很多,常用的有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等。在具体选择时,可做如下考虑:
(1)阀芯形状结构
主要根据所选择的流量特性和不平衡力等因素考虑。
(2)耐磨损性
当流体介质是含有高浓度磨损性颗粒的悬浮液时,阀的内部材料要坚硬。
(3)耐腐蚀
由于介质具有腐蚀性,尽量选择结构简单阀门。
(4)介质的温度、压力
当介质的温度、压力高且变化大时,应选用阀芯和阀座的材料受温度、压力变化小的阀门。
(5) 防止闪蒸和空化
闪蒸和空化只产生在液体介质。在实际生产过程中,闪蒸和空化会形成振动和噪声,缩短阀门的使用寿命,因此在选择阀门时应防止阀门产生闪蒸和空化。
调节阀执行机构的选择
为了使调节阀正常工作,配用的执行机构要能产生足够的输出力来保证高度密封和阀门的开启。对于双作用的气动、液动、电动执行机构,一般都没有复位弹簧。作用力的大小与它的运行方向无关,因此,选择执行机构的关键在于弄清最大的输出力和电机的转动力矩。对于单作用的气动执行机构,输出力与阀门的开度有关,调节阀上的出现的力也将影响运动特性,因此要求在整个调节阀的开度范围建立力平衡。
执行机构类型的确定
对执行机构输出力确定后,根据工艺使用环境要求,选择相应的执行机构。对于现场有防爆要求时,应选用气动执行机构。从节能方面考虑,应尽量选用电动执行机构。若调节精度高,可选择液动执行机构。如发电厂透明机的速度调节、炼油厂的催化装置反应器的温度调节控制等。
调节阀的作用方式选择
调节阀的作用方式只是在选用气动执行机构时才有,其作用方式通过执行机构正反作用和阀门的正反作用组合形成。组合形式有4种即正正(气关型)、正反(气开型)、反正(气开型)、反反(气关型),通过这四种组合形成的调节阀作用方式有气开和气关两种。对于调节阀作用方式的选择,主要从三方面考虑:a)工艺生产安全;b)介质的特性;c)保证产品质量经济损失最小。
感谢您耐心的阅读!昆山立信隆10年专注蒸汽液体阀门研发制造,主营调节阀,蒸汽疏水阀,v型球阀,角座阀等工业阀门,江苏源头阀门生产厂家,直接面对用户,为客户精准选型,现场勘查,管道系统优化,产品交付等阀门全套解决方案,让流体运行更稳定,更安全!想了解更多信息可登陆立信隆官网,官方网址:www.lxlfamen.com,或拨打免费咨询热线400 111 9611。
