蒸汽管道疏水阀安装示意图及正确安装方法-立信

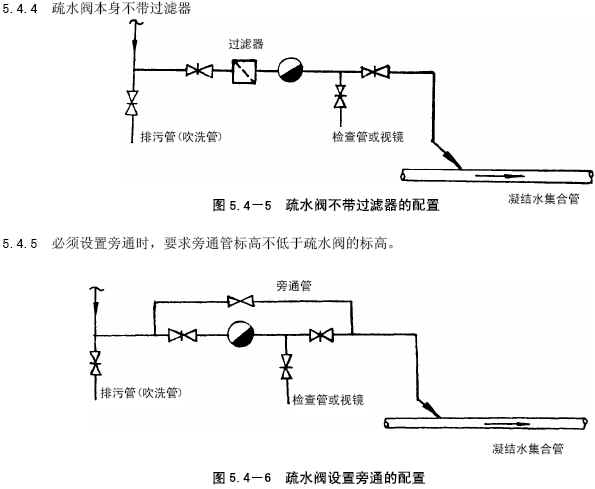

如图所示：圆里边一半白一半黑表示疏水阀。

  蒸汽疏水阀（简称疏水阀）的作用是自动排除加热设备或蒸汽管道中的蒸汽凝结水及空气等不凝气体，且不漏出蒸汽。由于疏水阀具有阻汽排气的作用，可使蒸汽加热设备均匀给热，充分利用蒸汽潜热防止蒸汽管道中发生水锤。疏水阀安装是否合适，对疏水阀的正常工作和设备的生产效率都有直接有影响。安装疏水阀必须按正规安装要求、才能使疏水阀和设备达到最佳工作效率。

1、在安装疏水阀之前一定要用带压蒸汽吹扫管道，清除管道中的杂物。

2、疏水阀前应安装过滤器，确保疏水阀不受管道杂物的堵塞，定期清理过滤器。

3、疏水阀前后要安装阀门，方便疏水阀随时捡修。

4、凝结水流向要与疏水阀安装箭头标志一致。

5、疏水阀应安装在设备出口的最低处，及时排出凝结水，避免管道产生汽阻。

6、如果设备的最低处没有位置安装疏水阀，应在出水口最低位置加个反水弯(凝结水提升接头)，把凝结水位提升后再装疏水阀，以免产生汽阻。

7、疏水阀的出水管不应浸在水里。(如果浸在水里，应在弯曲处钻个孔，破坏真空，防止沙土回吸。)

8、机械型疏水阀要水平安装。

9、蒸汽疏水阀不要串联安装。

10、每台设备应该各自安装疏水阀。

11、热静力型疏水阀前需要有一米以上不保温的过冷管，其它形式疏水阀应尽量靠近设备。

12、滚筒式烘干(带虹吸管型)设备选用疏水阀时请注明：选用带防汽阻装置的疏水阀，避免设备产生汽锁。

13、疏水阀后如有凝结水回收，疏水阀出水管应从回收总管的上面接入总管，减少背压，防止回流。

14、疏水阀后如有凝结水回收，不同压力等级的管线要分开回收。

15、疏水阀后凝结水回收总管不能爬坡，会增加疏水阀的背压。

16、疏水阀后凝结水进入回收总管前要安装止回阀，防止凝结水回流。

17、在蒸汽管道上装疏水阀，主管道要设一个接近主管道半径的凝结水集水井，然后再用小管引至疏水阀。

18、机械型疏水阀长期不用，要卸下排污螺丝把里面的水放掉，以防冰冻。

19、发现疏水阀跑汽，要及时排污和清理过滤网，根据实际使用情况勤检查，遇有故障随时修理。每年至少要检修一次，清除里面的杂质。 疏水阀在整个蒸汽系统中被认为是个小配件，但对系统工作和经济运行影响很大，所以疏水阀的维护和检修也是至关重要的，只有充分重视疏水阀在生产上的重要作用。勤检修，使疏水阀经常处在良好的工作状态下，才能保证达到最佳节能效果和提高经济效益。
