如何根据排水量来选择疏水阀，这个你知道吗？
疏水阀选择不仅可以依据各种工作性能，还可以根据排水量来选择疏水阀。今天我们就来说说这种选择方法，赶快把小板凳准备好哦！
疏水阀的最大排水量，是选择疏水阀中的一个重要因素。如果所安装的疏水阀太小，以致不能输送已到达该疏水间的全部凝结水，使凝结水受阻倒流，最终将造成堵塞。相反，太大的疏水阀将导致过早地磨损和失效。因此，对系统内产生的凝结水量，必须正确地测定，为正确选用疏水阀提供条件。
疏水阀排水量有高有低，与凝结水温度有关，同一疏水阀排饱和水少，排热水多，排冷水更多。有连续和间断排水，这些情况都必须考虑在内。
凝结水量也可用以下方法进行计算：
1.管线运行时产生的凝结水量的计算
式中：Q—凝结水量(kg/h)；
q0—光管产生的凝结水量(kg/m·h)；
L—疏水点间的距离（m)；
Z—保温效率(%）。
2.加热设备运行时产生的凝结水量的计算
式中：Q—凝结水量（kg/h)；
V—被加热液体的体积（m3）
r一液体的重度(kg/m3)，
C—液体的比热(kcal/kg·C)
T—液体温升（C）；
H一蒸汽潜热(kcal/kg)
t—加热时间（h)。
3.跟踪和取样管线凝结水量计算
跟踪（伴热）管线与装有液体的大管道直接伴随，以便保持大管道内流体的一定温度或使其免于冻结。跟踪和取样管线的冷凝负荷是相当小的，因此小流量的疏水阀通常已足够用。具体选用时，可用下式计算其凝结水量：
式中：Q—凝结水量(kg/h)
L—跟踪管线疏水阀间管道的长度（m)；
U—传热系数(keal/m.h·C)；
T——温度差（C）；
E—1减去保温效率（例如保温效率75%即E=1-0.75=0.25)；
S—每平方米表面积管子的长度(m/m2)；
H—蒸汽潜热(kcal/kg)。
4.修正系数K
修正系数（备用系数或安全系数）即疏水阀连续排水量和需排的凝结水量之比。它表示综合考虑形式、需排的空气量及其他情况（如短路）有关。
修正系数值确定后，将用汽设备的最大凝结水量乘修正系数K值，算出应选的疏水阀连续排水量，然后根据算出的连续排水量，在制造厂提供的疏水阀连续排水量表或曲线图中选择所要的疏水阀。
感谢您耐心的阅读！想了解更多信息可进入立信隆阀门官网，昆山立信隆10年专注蒸汽液体阀门研发制造，让流体运行更稳定，更安全！提供全套阀门的解决方案。我们卖的不止是阀门，我们卖的是阀门的可靠性能！请立即拨打免费咨询电话400 111 9611

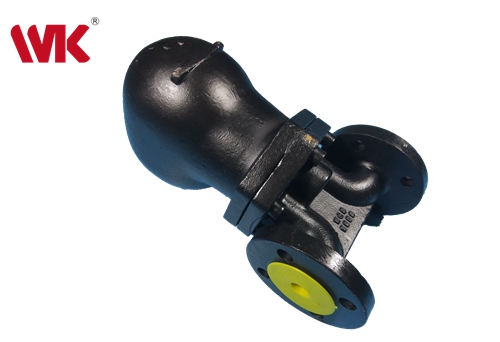

图1：杠杆浮球式疏水阀
疏水阀的最大排水量，是选择疏水阀中的一个重要因素。如果所安装的疏水阀太小，以致不能输送已到达该疏水间的全部凝结水，使凝结水受阻倒流，最终将造成堵塞。相反，太大的疏水阀将导致过早地磨损和失效。因此，对系统内产生的凝结水量，必须正确地测定，为正确选用疏水阀提供条件。
疏水阀排水量有高有低，与凝结水温度有关，同一疏水阀排饱和水少，排热水多，排冷水更多。有连续和间断排水，这些情况都必须考虑在内。
凝结水量也可用以下方法进行计算：
1.管线运行时产生的凝结水量的计算
式中：Q—凝结水量(kg/h)；
q0—光管产生的凝结水量(kg/m·h)；
L—疏水点间的距离（m)；
Z—保温效率(%）。
2.加热设备运行时产生的凝结水量的计算
式中：Q—凝结水量（kg/h)；
V—被加热液体的体积（m3）
r一液体的重度(kg/m3)，
C—液体的比热(kcal/kg·C)
T—液体温升（C）；
H一蒸汽潜热(kcal/kg)
t—加热时间（h)。
图2：牙口杠杆浮球式疏水阀
3.跟踪和取样管线凝结水量计算
跟踪（伴热）管线与装有液体的大管道直接伴随，以便保持大管道内流体的一定温度或使其免于冻结。跟踪和取样管线的冷凝负荷是相当小的，因此小流量的疏水阀通常已足够用。具体选用时，可用下式计算其凝结水量：
式中：Q—凝结水量(kg/h)
L—跟踪管线疏水阀间管道的长度（m)；
U—传热系数(keal/m.h·C)；
T——温度差（C）；
E—1减去保温效率（例如保温效率75%即E=1-0.75=0.25)；
S—每平方米表面积管子的长度(m/m2)；
H—蒸汽潜热(kcal/kg)。
4.修正系数K
修正系数（备用系数或安全系数）即疏水阀连续排水量和需排的凝结水量之比。它表示综合考虑形式、需排的空气量及其他情况（如短路）有关。
修正系数值确定后，将用汽设备的最大凝结水量乘修正系数K值，算出应选的疏水阀连续排水量，然后根据算出的连续排水量，在制造厂提供的疏水阀连续排水量表或曲线图中选择所要的疏水阀。
图3：自由浮球式疏水阀
感谢您耐心的阅读！想了解更多信息可进入立信隆阀门官网，昆山立信隆10年专注蒸汽液体阀门研发制造，让流体运行更稳定，更安全！提供全套阀门的解决方案。我们卖的不止是阀门，我们卖的是阀门的可靠性能！请立即拨打免费咨询电话400 111 9611
