疏水阀安装形式和位置不可忽视的知识点！
我们讲了很多疏水阀的工作性能、如何选型以及安装注意事项等，但是没有讲到疏水阀的安装位置和形式，今天我们就把这个知识点补上，让大家能够全面的了解疏水阀的各种小常识。
疏水阀安装形式与位置
疏水阀的安装形式主要是处理好它与旁通管、冲洗（放气）管、检查管或视镜、止回阀、过滤器等的位置，如图a所示。
1.旁通管：主要作用为疏水阀在初期运行时排放大量凝结水。在运行或检修期间不应使用，以免使蒸汽进入回水系统，而影响其他加热设备和室外管网回水压力的平衡。
实践证明，对于大小疏水阀和不分系统而一律装旁通管的作法是不正确的，因此小型采暖系统和单独的热风系统，一律不加旁通管，生产设备可酌情而定。
2.冲洗管：其作用是放气和冲洗管路。应视需要而设置。
3.检查管：一般疏水阀均装有检查管，其作用是检查疏水阀的工作情况。
4.止回阀：防止回水管网进汽后压力过高，超过用户供热系统的使用压力。有的疏水阀本身就带有止回阀，如疏水阀未带止回阀，可根据具体情况安装止回阀。
5.过滤器：凝结水一般含有很多杂物，如铁锈、尘埃等，影响疏水阀的正常工作，因此，需要安装过滤器，同时还应经常检修。
图3:杠杆浮球式疏水阀
6.疏水阀的安装位置：疏水阀应安装在水平管每隔100~150m的蒸汽管道上；补偿器低处；流量计、减压阀之前；蒸汽管升高时的垂直管的下端；蒸汽加热设备的凝结水排出口等部位。
今天先说到这里，之后会详细讲解在这项设备上疏水阀的安装，敬请期待哦！
感谢您耐心的阅读！想了解更多信息可进入立信隆阀门官网，昆山立信隆10年专注蒸汽液体阀门研发制造，让流体运行更稳定，更安全！提供全套阀门的解决方案。我们卖的不止是阀门，我们卖的是阀门的可靠性能！请立即拨打免费咨询电话400 111 9611

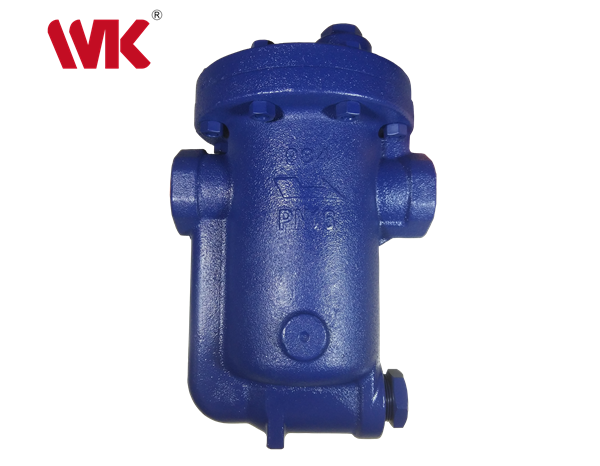

图1:倒桶式疏水阀
疏水阀安装形式与位置
疏水阀的安装形式主要是处理好它与旁通管、冲洗（放气）管、检查管或视镜、止回阀、过滤器等的位置，如图a所示。

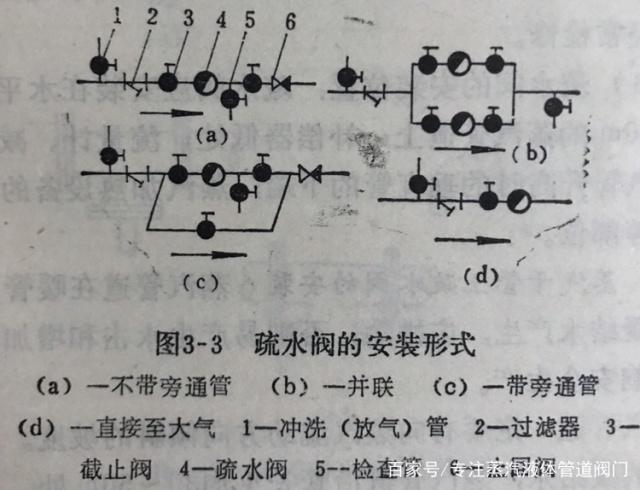

图a:疏水阀的安装形式
1.旁通管：主要作用为疏水阀在初期运行时排放大量凝结水。在运行或检修期间不应使用，以免使蒸汽进入回水系统，而影响其他加热设备和室外管网回水压力的平衡。
实践证明，对于大小疏水阀和不分系统而一律装旁通管的作法是不正确的，因此小型采暖系统和单独的热风系统，一律不加旁通管，生产设备可酌情而定。
2.冲洗管：其作用是放气和冲洗管路。应视需要而设置。

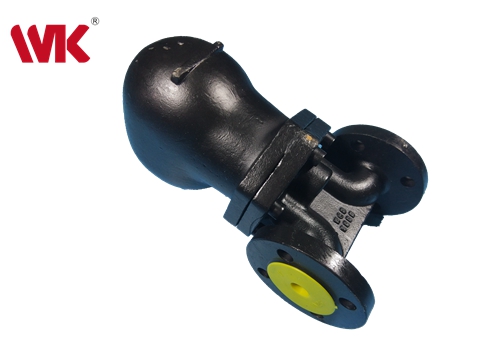

图2:杠杆浮球式疏水阀
3.检查管：一般疏水阀均装有检查管，其作用是检查疏水阀的工作情况。
4.止回阀：防止回水管网进汽后压力过高，超过用户供热系统的使用压力。有的疏水阀本身就带有止回阀，如疏水阀未带止回阀，可根据具体情况安装止回阀。
5.过滤器：凝结水一般含有很多杂物，如铁锈、尘埃等，影响疏水阀的正常工作，因此，需要安装过滤器，同时还应经常检修。

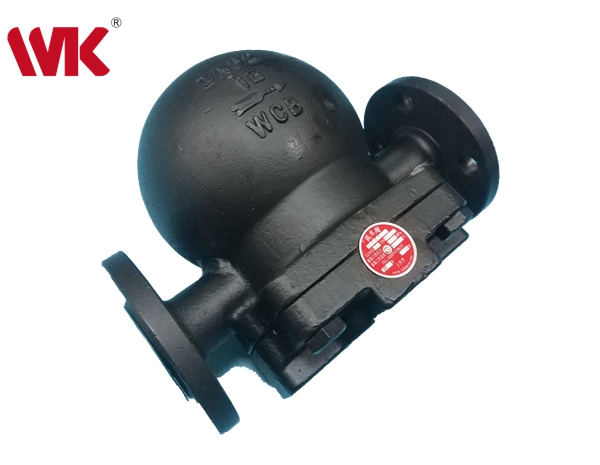

图3:杠杆浮球式疏水阀
6.疏水阀的安装位置：疏水阀应安装在水平管每隔100~150m的蒸汽管道上；补偿器低处；流量计、减压阀之前；蒸汽管升高时的垂直管的下端；蒸汽加热设备的凝结水排出口等部位。
今天先说到这里，之后会详细讲解在这项设备上疏水阀的安装，敬请期待哦！
感谢您耐心的阅读！想了解更多信息可进入立信隆阀门官网，昆山立信隆10年专注蒸汽液体阀门研发制造，让流体运行更稳定，更安全！提供全套阀门的解决方案。我们卖的不止是阀门，我们卖的是阀门的可靠性能！请立即拨打免费咨询电话400 111 9611
