好好了解热动力式疏水阀，对你之后使用中会有帮助的！
热动力式疏水阀是我国成套引进的装置中使用最多的一种疏水阀。它具有体积小、重量轻、排水量大、安装维修方便等优点。今天我们就来好好聊聊它的！
图1:热动力式疏水阀
热动力式疏水阀结构和工作原理
热动力式疏水阀的结构如图2-65所示。
当蒸汽开始供气时，首先在较低的压力下空气和冷凝结水流入疏水阀，通过进入口孔托起阀片B，见图2-66(a），并且从中间流到环形阀座C之空间里，再由出口孔排出。
蒸汽装置的温度上升后，内压上升，推动着凝结水很快地通过疏水阀。当凝结水温度很高时，通过疏水阅进出口之间会有很大的压降，这时会有一些二次蒸汽产生，凝结水和蒸汽的混合物在阀片下从A中，见图2-66（b)，向边缘四周放射。由于二次蒸汽比同样重的凝结水的体积大得多，因而增加了流动速度，使阀片下面的静压降低，阀片下落，蒸汽从中间流向四周，通过阀片和阀盖间的间隙进入阀片B上面的控制腔（压力室）内，将阀片紧紧压在环形密封面上，关闭排水进、出口，见图2-66（C）。
以上就是热动力式疏水阀的结构和工作原理，希望对你有所帮助，让你能够在短时间内了解它！
感谢您耐心的阅读！想了解更多信息可进入立信隆阀门官网，昆山立信隆10年专注蒸汽液体阀门研发制造，让流体运行更稳定，更安全！提供全套阀门的解决方案。我们卖的不止是阀门，我们卖的是阀门的可靠性能！请立即拨打免费咨询电话400 111 9611

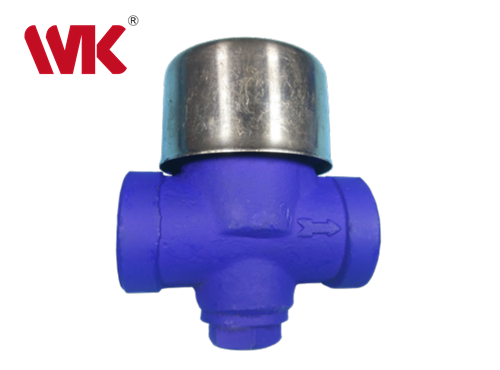

图1:热动力式疏水阀
热动力式疏水阀结构和工作原理
热动力式疏水阀的结构如图2-65所示。

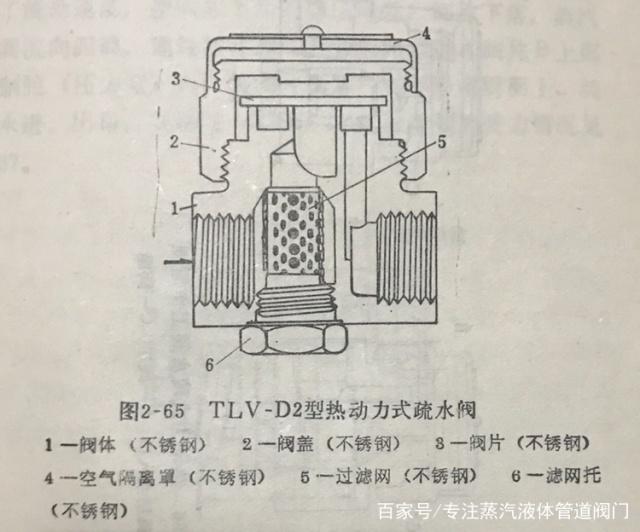

图2-65
该阀主要由阀体、阀盖、阀片（圆盘）、空气隔离（保温）罩、过滤网和滤网托等零件组成。热动力式疏水阀唯一动作的零件是阀片，动作原理是根据伯努利定律及蒸汽与凝结水的物理特性，通过排放浇钻水来改变作用在阀片上的动、静压力而使阀片开、闭。当蒸汽开始供气时，首先在较低的压力下空气和冷凝结水流入疏水阀，通过进入口孔托起阀片B，见图2-66(a），并且从中间流到环形阀座C之空间里，再由出口孔排出。
蒸汽装置的温度上升后，内压上升，推动着凝结水很快地通过疏水阀。当凝结水温度很高时，通过疏水阅进出口之间会有很大的压降，这时会有一些二次蒸汽产生，凝结水和蒸汽的混合物在阀片下从A中，见图2-66（b)，向边缘四周放射。由于二次蒸汽比同样重的凝结水的体积大得多，因而增加了流动速度，使阀片下面的静压降低，阀片下落，蒸汽从中间流向四周，通过阀片和阀盖间的间隙进入阀片B上面的控制腔（压力室）内，将阀片紧紧压在环形密封面上，关闭排水进、出口，见图2-66（C）。

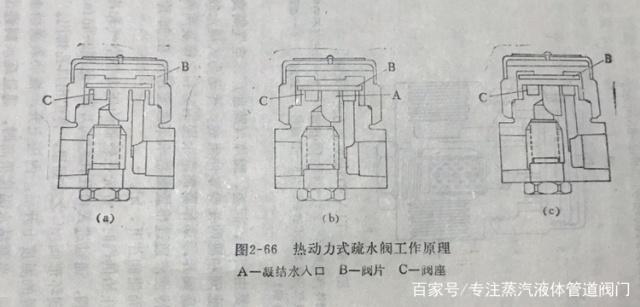

图2-66
以上就是热动力式疏水阀的结构和工作原理，希望对你有所帮助，让你能够在短时间内了解它！
感谢您耐心的阅读！想了解更多信息可进入立信隆阀门官网，昆山立信隆10年专注蒸汽液体阀门研发制造，让流体运行更稳定，更安全！提供全套阀门的解决方案。我们卖的不止是阀门，我们卖的是阀门的可靠性能！请立即拨打免费咨询电话400 111 9611
