V型调节球阀为何能轻松达到6级气泡机关闭密封？
在前天的文章中讲到V形调节球阀的六大特性，今天来讲下V型调节球阀的结构原理，这个也可以和浮动式开关球阀一样，可以选配气动或者电动的执行机构；其中V型调节球阀的设计特点，可以把气泡级关闭密封阀门和精确的控制阀门合二为一！那么，V型调节球阀为何能轻松达到6级气泡级关闭密封？请看下面的结构原来剖析，一起来讨论学习。
标准的圆形通道口球阀一直被用于，并将继续被用于多种控制用途，如用于需要适度压降的工况。现在，随着V形调节球阀的诞生，已可提供具备出色的流量控制的，全系列的控制球阀。与其它公司提供的同等尺寸的截止阀和分段控制阀相比，这些90开关控制阀的结构更为紧凑，重量更为轻便，价格更为经济实惠。因装有先进的数控执行机构以及球阀固有的优势， V形调节球阀对控制指令反应迅速。这些阀门超过了六级密封等级，气泡关闭密封时为零泄漏。其它特点还包括超大的可调范围和重复性能，大流量，能在含有固体和纤维的流体中作业，易于维护，易与PLC界面和计算机指令相兼容等。高品质的气动和电动控制执行机构非常耐用和高效。
一、增强的线性反应：
由于线性设计的固有特性配合控制阀的特点，管道介质得以呈线性状流过管道系统。这种设计增强了对介质的控制，以及对控制指令的快速反应。
介质从左侧流进阀门。推荐在安装时，将球的V形口朝向球阀的下游。
二、优良的控制特性：
V形调节球阀能够对球阀下游提供预明的和精确的流量控制。这些切割精确的V形球体可与截止阀的控制性能媲美，且具有经济实惠，体积小，重量轻的球阀特点。V型球阀厂家可以提供多种V形端口和槽形端口的球体。标准端口球体和根据客户需求订制的球体见上图。90°和60。端口球体，像标准圆孔球体一样，提供等百分比流量的特点。
槽形球体和V形端口球体有一一个小的打开角度，如15°球体，具有线性流体特征。中等角度V形端口阀，如30。球体，具有改进的等百分比流量特性。球体端口也可根据客户要求订制，.以满足对特殊控制的需求。根据对工艺条件灵活设计，并对球形稍做改变，即可改变阀门的Cv值和控制特点。
三、V型调节球阀的应用：
温度控制阀门可达到关闭六级密封，是用于蒸汽和温度控制的理想选择。流量控制V型控制系列球阀的流量大，可根据预期范围调整流量和重复性，用于流量控制的理想选择。蒸汽控制V形控制系列球阀能够提供泡级关闭密封，利用自动加智能阀杆设计，消除了出口端泄漏这典型问题以及类似截止：阀等蒸汽控制所存在的阀杆泄漏问题.气穴现象在应用中， 如可能存在气穴现象，应将阀门球体V形开口一端安在阀门出口端，以防止阀体损坏。液位控制和用于PH(酸碱度)工况。V形调节球阀执行机构与标准圆孔球1球阀配套使用，是用于这些工况的理。堵漏装置加长的阀杆密封 设计可以止代价高昂的停工修复时间，并能提1双重阀杆密封。另可增加一个圆珠头I回阀，用于注入密封剂。

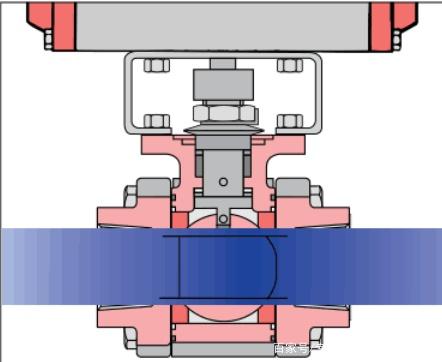

图1 V型调节球阀
标准的圆形通道口球阀一直被用于，并将继续被用于多种控制用途，如用于需要适度压降的工况。现在，随着V形调节球阀的诞生，已可提供具备出色的流量控制的，全系列的控制球阀。与其它公司提供的同等尺寸的截止阀和分段控制阀相比，这些90开关控制阀的结构更为紧凑，重量更为轻便，价格更为经济实惠。因装有先进的数控执行机构以及球阀固有的优势， V形调节球阀对控制指令反应迅速。这些阀门超过了六级密封等级，气泡关闭密封时为零泄漏。其它特点还包括超大的可调范围和重复性能，大流量，能在含有固体和纤维的流体中作业，易于维护，易与PLC界面和计算机指令相兼容等。高品质的气动和电动控制执行机构非常耐用和高效。
一、增强的线性反应：
由于线性设计的固有特性配合控制阀的特点，管道介质得以呈线性状流过管道系统。这种设计增强了对介质的控制，以及对控制指令的快速反应。
图2
介质从左侧流进阀门。推荐在安装时，将球的V形口朝向球阀的下游。
二、优良的控制特性：
图3
V形调节球阀能够对球阀下游提供预明的和精确的流量控制。这些切割精确的V形球体可与截止阀的控制性能媲美，且具有经济实惠，体积小，重量轻的球阀特点。V型球阀厂家可以提供多种V形端口和槽形端口的球体。标准端口球体和根据客户需求订制的球体见上图。90°和60。端口球体，像标准圆孔球体一样，提供等百分比流量的特点。
槽形球体和V形端口球体有一一个小的打开角度，如15°球体，具有线性流体特征。中等角度V形端口阀，如30。球体，具有改进的等百分比流量特性。球体端口也可根据客户要求订制，.以满足对特殊控制的需求。根据对工艺条件灵活设计，并对球形稍做改变，即可改变阀门的Cv值和控制特点。
三、V型调节球阀的应用：
温度控制阀门可达到关闭六级密封，是用于蒸汽和温度控制的理想选择。流量控制V型控制系列球阀的流量大，可根据预期范围调整流量和重复性，用于流量控制的理想选择。蒸汽控制V形控制系列球阀能够提供泡级关闭密封，利用自动加智能阀杆设计，消除了出口端泄漏这典型问题以及类似截止：阀等蒸汽控制所存在的阀杆泄漏问题.气穴现象在应用中， 如可能存在气穴现象，应将阀门球体V形开口一端安在阀门出口端，以防止阀体损坏。液位控制和用于PH(酸碱度)工况。V形调节球阀执行机构与标准圆孔球1球阀配套使用，是用于这些工况的理。堵漏装置加长的阀杆密封 设计可以止代价高昂的停工修复时间，并能提1双重阀杆密封。另可增加一个圆珠头I回阀，用于注入密封剂。
