闪蒸的情况下，气动薄膜调节阀应该如何选型？
上篇文章我们说到了气动薄膜调节阀闪蒸和气蚀的危害，今天我们接着往下说，说说在闪蒸的情况下，气动薄膜调节阀应该如何选型？
闪蒸工况阀门选型：
气动薄膜调节阀从数学模型上分析，闪蒸的产生是因为P2
图1
气动薄膜调节阀主要从下列三个方面考虑：
1.阀门结构
阀门结构与闪蒸无关，但是却能控制闪蒸的破坏。选择流体方向改变尽可能少的阀门可以使颗粒冲击数量减到最小。比如：
（1）采用介质自上而下流动的角形阀。由于角形阀中的介质直接流向阀体内部下游管道的中心，而不是像球形阀一样直接冲击体壁，所以大大减少了冲击阀体体壁的饱和蒸汽气泡数量。
（2）带有旋启式阀瓣的阀门结构也是一种有效方法。在阀体内部下游一侧安装旋启式阀瓣，把阀体下游的压力控制在饱和蒸汽压力以下，使闪蒸出现在下游管线，有一段下游管线来承受闪蒸的破坏。
2.材料选择
一般情况下，硬度校高的材料更能抵御闪蒸和气蚀的破坏。对于那些肯定会受到流体冲击的阀内区域，如阀座表面，选择尽可能硬的材料。硬质合金钢是常用的抗腐蚀材料，如电力行业经常选用铬钼合金钢阀门。对于角形阀，其阀体可采用碳钢结构，但其下游管道需要选用硬度高的材料，因为其闪蒸发生在阀体下游。对于球形阀，最好采用合金钢阀体，因为闪蒸出现在阀体内部。
3.系统设计闪蒸现象跟系统设计密切相关。

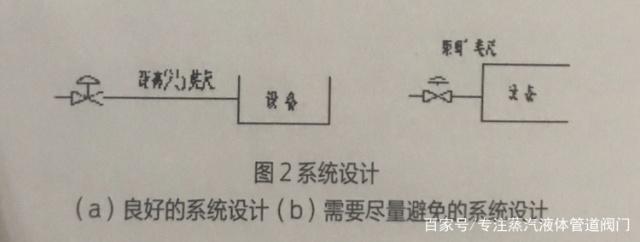

图2-1为调节阀将闪蒸水排向设备的系统。图2（a)的闪蒸出现在调节阀与设备之间的管道里，闪蒸破坏只会出现在这个区域。图2(b)的闪蒸出现在阀门下游和设备中，所以设备相对于管道来说必须具有更大的容积来防止高速气泡冲击材料表面。可见，良好的系统设计能帮助防止闪蒸破坏的发生。
感谢您耐心的阅读！想了解更多信息可进入立信隆阀门官网www.lxlfamen.com，昆山立信隆10年专注蒸汽液体阀门研发制造，让流体运行更稳定，更安全！提供全套阀门的解决方案。我们卖的不止是阀门，我们卖的是阀门的可靠性能！请立即拨打免费咨询电话400 111 9611
闪蒸工况阀门选型：
气动薄膜调节阀从数学模型上分析，闪蒸的产生是因为P2
图1
气动薄膜调节阀主要从下列三个方面考虑：
1.阀门结构
阀门结构与闪蒸无关，但是却能控制闪蒸的破坏。选择流体方向改变尽可能少的阀门可以使颗粒冲击数量减到最小。比如：
（1）采用介质自上而下流动的角形阀。由于角形阀中的介质直接流向阀体内部下游管道的中心，而不是像球形阀一样直接冲击体壁，所以大大减少了冲击阀体体壁的饱和蒸汽气泡数量。
（2）带有旋启式阀瓣的阀门结构也是一种有效方法。在阀体内部下游一侧安装旋启式阀瓣，把阀体下游的压力控制在饱和蒸汽压力以下，使闪蒸出现在下游管线，有一段下游管线来承受闪蒸的破坏。

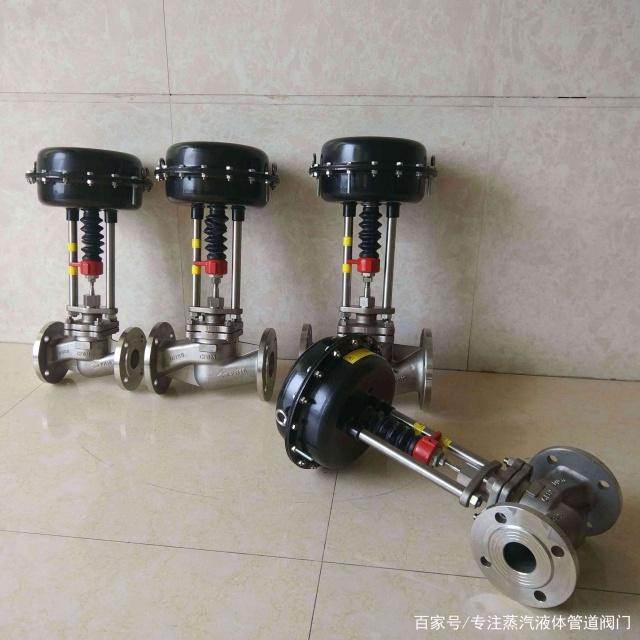

图2-薄膜调节阀
2.材料选择
一般情况下，硬度校高的材料更能抵御闪蒸和气蚀的破坏。对于那些肯定会受到流体冲击的阀内区域，如阀座表面，选择尽可能硬的材料。硬质合金钢是常用的抗腐蚀材料，如电力行业经常选用铬钼合金钢阀门。对于角形阀，其阀体可采用碳钢结构，但其下游管道需要选用硬度高的材料，因为其闪蒸发生在阀体下游。对于球形阀，最好采用合金钢阀体，因为闪蒸出现在阀体内部。
3.系统设计闪蒸现象跟系统设计密切相关。
图2-1为调节阀将闪蒸水排向设备的系统。图2（a)的闪蒸出现在调节阀与设备之间的管道里，闪蒸破坏只会出现在这个区域。图2(b)的闪蒸出现在阀门下游和设备中，所以设备相对于管道来说必须具有更大的容积来防止高速气泡冲击材料表面。可见，良好的系统设计能帮助防止闪蒸破坏的发生。
图2-1-调节阀系统设计
感谢您耐心的阅读！想了解更多信息可进入立信隆阀门官网www.lxlfamen.com，昆山立信隆10年专注蒸汽液体阀门研发制造，让流体运行更稳定，更安全！提供全套阀门的解决方案。我们卖的不止是阀门，我们卖的是阀门的可靠性能！请立即拨打免费咨询电话400 111 9611
