为你揭秘中央冷却系统中自力式调节阀的应用实例!
前面几篇文章说了气动调节阀、气动薄膜调节阀、电动调节阀等规格阀门,今天我们就来说说自力式调节阀吧,这款阀门在中央冷却系统中的应用还是比较广泛的,所以小编就为您分析一下自力式调节阀在中中央冷却系统中的应用实例吧!

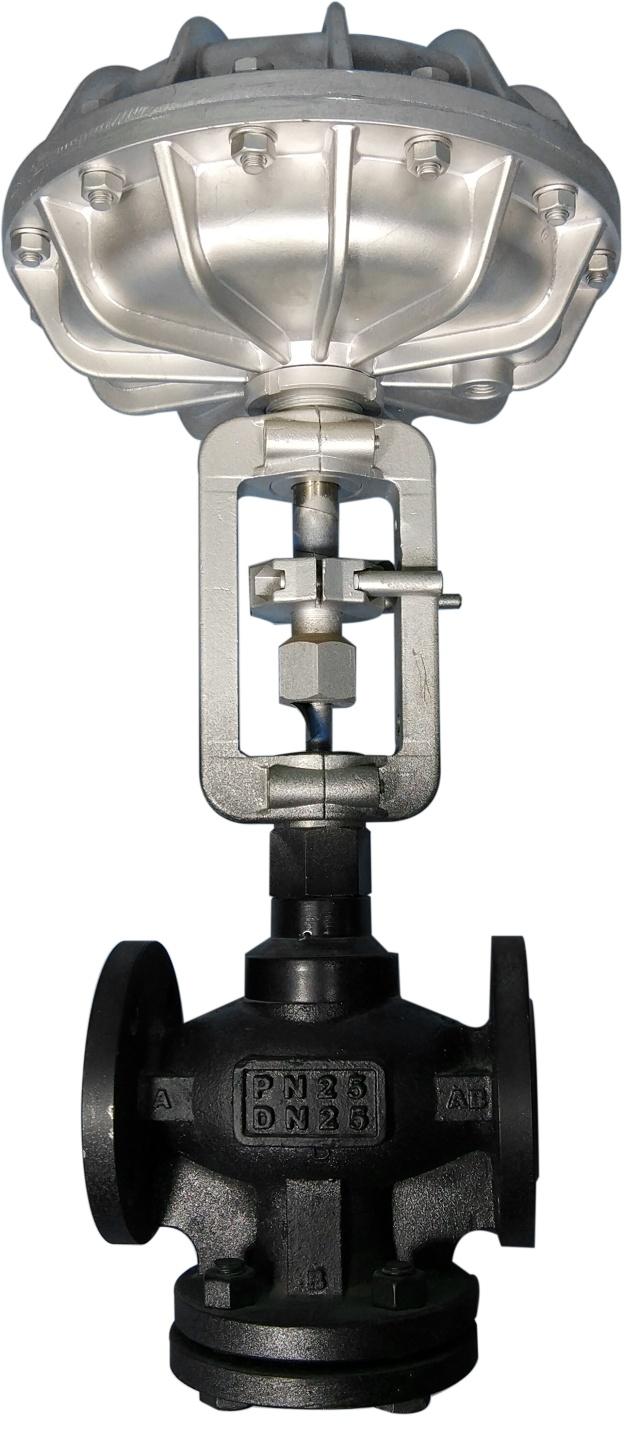

自力式调节阀
自力式调节阀是一种无需外来能源,利用阀前/后被调介质自身内置的控制弹资变化的反馈信号、传输到执行机构驱动阀瓣改变阀门开度、实施自动控制流量/压力的节能器具,具有测量、执行、控制一体化的功能。

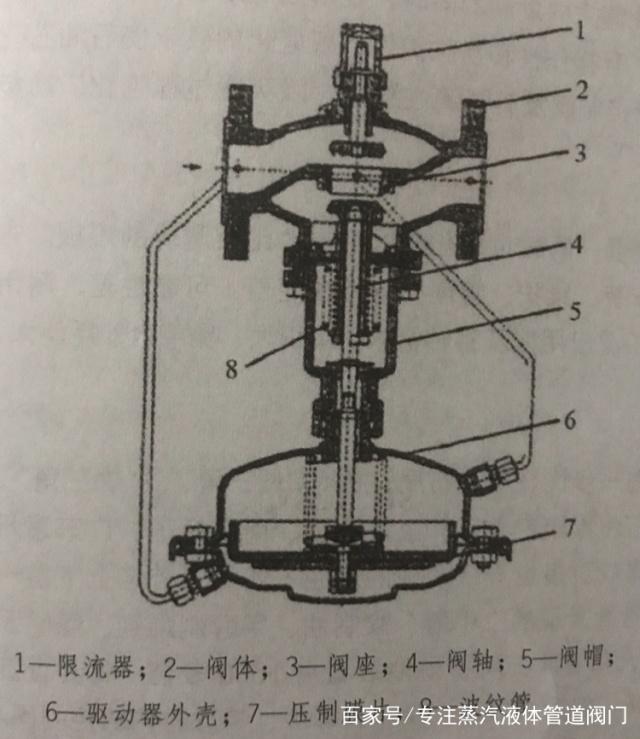

图2:自力式流量调节阀
13组自力式压差压力调节阀装设在自备冷却水泵的专用设备出口处及前后中央冷却分站回水管上。当系统负载变化,控制的压力超过设定值时,阀门开始关小,直至膜片和弹簧之间的力达到新的平衡。压力可通过设定调节器进行调节,能自动保持每组设备前后的压差恒定,以保持系统合适的高温回水压力,使高强回水平衡进入中央冷却器被海水冷却。有效解决了该船9台设备自备冷却水泵(总排量达1390m3/h)与2台系统冷勘水泵(总排量为290m8h),在各种复杂工况下多台大小水浆必须并联运行引起的水压干扰难题,避免了大小水泵之间发生抢水故障。自力式压力调节阀见图3。

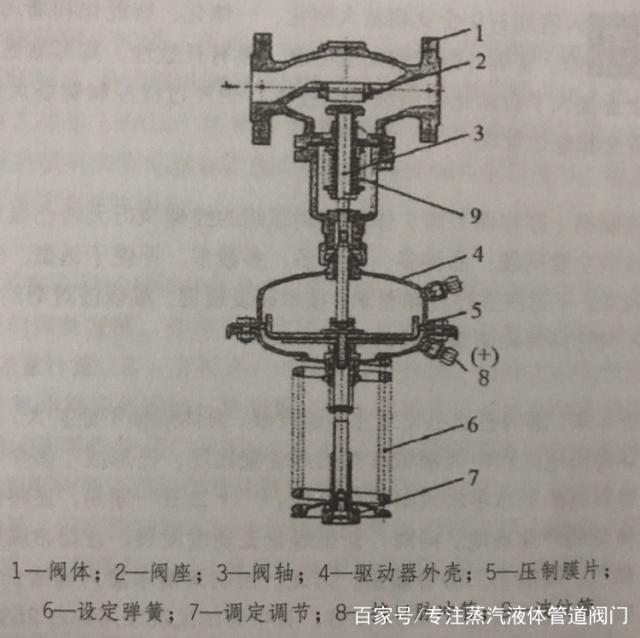

图3:自力式压差调节阀
自力式调节阀与PLC自动控制相结合的中央冷却控制装置已有多套装船实用。性能稳定,工作正常。采用自力式调节阀不需外来能源,可以简化PLC控制装置的功能,大大减少现场调试时间,调试简单,方便,实用,缩短了试验周期。自力式调节阀投入使用后,一般维护工作量很少,仅需经常观察阀前后的压力表即可,节省人力物力,同时减轻了舰员的工作强度,在集控台模拟板上即可自动控制。
感谢您耐心的阅读!想了解更多信息可进入立信隆阀门官网www.lxlfamen.com,昆山立信隆10年专注蒸汽液体阀门研发制造,让流体运行更稳定,更安全!提供全套阀门的解决方案。我们卖的不止是阀门,我们卖的是阀门的可靠性能!请立即拨打免费咨询电话400 111 9611
自力式调节阀
自力式调节阀是一种无需外来能源,利用阀前/后被调介质自身内置的控制弹资变化的反馈信号、传输到执行机构驱动阀瓣改变阀门开度、实施自动控制流量/压力的节能器具,具有测量、执行、控制一体化的功能。
图2:自力式流量调节阀
13组自力式压差压力调节阀装设在自备冷却水泵的专用设备出口处及前后中央冷却分站回水管上。当系统负载变化,控制的压力超过设定值时,阀门开始关小,直至膜片和弹簧之间的力达到新的平衡。压力可通过设定调节器进行调节,能自动保持每组设备前后的压差恒定,以保持系统合适的高温回水压力,使高强回水平衡进入中央冷却器被海水冷却。有效解决了该船9台设备自备冷却水泵(总排量达1390m3/h)与2台系统冷勘水泵(总排量为290m8h),在各种复杂工况下多台大小水浆必须并联运行引起的水压干扰难题,避免了大小水泵之间发生抢水故障。自力式压力调节阀见图3。
图3:自力式压差调节阀
自力式调节阀与PLC自动控制相结合的中央冷却控制装置已有多套装船实用。性能稳定,工作正常。采用自力式调节阀不需外来能源,可以简化PLC控制装置的功能,大大减少现场调试时间,调试简单,方便,实用,缩短了试验周期。自力式调节阀投入使用后,一般维护工作量很少,仅需经常观察阀前后的压力表即可,节省人力物力,同时减轻了舰员的工作强度,在集控台模拟板上即可自动控制。
感谢您耐心的阅读!想了解更多信息可进入立信隆阀门官网www.lxlfamen.com,昆山立信隆10年专注蒸汽液体阀门研发制造,让流体运行更稳定,更安全!提供全套阀门的解决方案。我们卖的不止是阀门,我们卖的是阀门的可靠性能!请立即拨打免费咨询电话400 111 9611
