知识点普及：气动薄膜调节阀细节问题的解决方法！
随着自动化程度的不断提高，气动薄膜调节阀的需求数量在不断上涨。气动薄膜调节阀平常只关注性能等问题，却忽略了诸如阀杆连接件、排气阀、反馈杆等细节问题，使得阀门整体稳定性和运行精度普遍偏低，给生产造成严重影响。今天就来说说存在的问题和解决方法！
1、推杆与阀杆之间的连接方法（阀杆连接件）：
传统的连接方法是阀杆加工为外螺纹，推杆加工成内螺纹。安装时阀杆旋进推杆内，利用阀杆上的双螺母进行缩紧。此方法调整阀杆行程和预紧力较为方便，但对于长期使用的阀门，尤其是容易产生喘振的阀门，双螺母锁紧的效果并不理想。在汽水系统和高压环境下曾多次发生锁紧螺母松动，阀杆下移造成阀门开度偏能过大，而引起工艺事故。同时螺纹连接形式检修阀芯时，拆装调整难度大、时间长、工作效率低。现在部分调节调生产企业，设计和采用的锻造罗纹双夹板机构，不仅本身具有防松结构，而且连接强度高，安装、检修非常方便。采用此种结构能够有效防止了由于阀杆连接件所引发的阀门故障。
2、气动薄膜调节阀膜头排气孔的处理：
调节阀绝大部分安装在室外，膜头上排气孔的处理不当或排气帽设计不合理，极易造成雨水、灰尘，以及生产中泄漏的有害物质进入膜室，造成膜片老化、开裂、弹簧生锈断离等故障发生。尤其对于正作用执行机构，排气孔在膜头顶部，更应引起注意。许多调节阀生产广家考虑到配件的通用型，正、反作用执行机构的上下膜盖设计是相同的。用于正作用时，上膜盖的开孔用于进气，下膜盖的开孔用于排气。
反之用于反作用阀门时上膜盖的开孔用于排气，下腹盖的开孔用于进气。由于忽略排气孔的处理，或处理不当引发的如膜片漏气破裂、膜头内弹簧、螺栓腐蚀撕裂的故障也时有发生，阀门的整体耐用性受到较大影响。现有调节阀的排气孔处理一般只是一个塑料排气帽或者是一个简单的气源接头，耐用性和防水防溅功能较差。在工作实践中笔者备使用消音器处理排气孔，其方法效果较好，它既能保证进排气通畅，又可以防止灰尘和液体进人，并且成本低廉，安装方便。

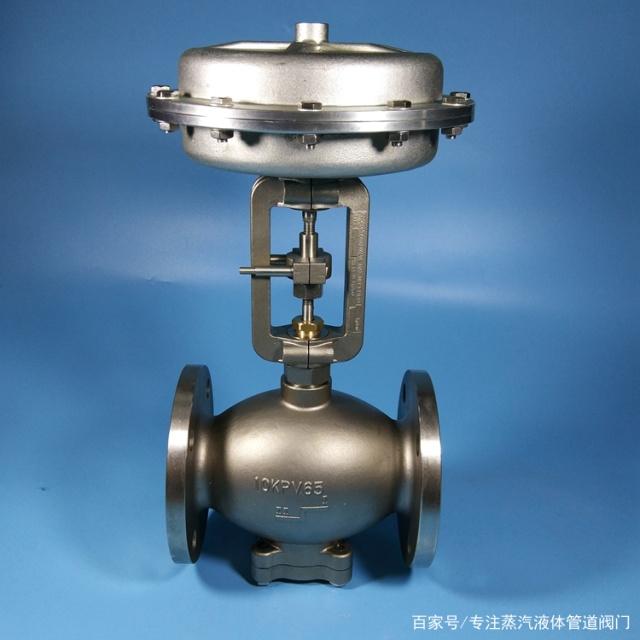

图2-气动薄膜调节阀
3、气动薄膜调节阀反馈杆：
要保证调节精度，减小调节回差，关注阀馈杆的设计显得尤为重要，其主要内容包括：
①推杆反馈拴与定位的连接方式；
②反馈杆与定位器反馈杆开口的配合精度。无论是基于力平衡的调门定位器，还是智能定位器中电调位置反馈器，要得到阀门的位置都必须从这一个“小铁杆”获取，可以说它是保证调节精度和回差的关键环节。
感谢您耐心的阅读！想了解更多信息可进入立信隆阀门官网www.lxlfamen.com，昆山立信隆10年专注蒸汽液体阀门研发制造，让流体运行更稳定，更安全！提供全套阀门的解决方案。我们卖的不止是阀门，我们卖的是阀门的可靠性能！请立即拨打免费咨询电话400 111 9611
1、推杆与阀杆之间的连接方法（阀杆连接件）：
传统的连接方法是阀杆加工为外螺纹，推杆加工成内螺纹。安装时阀杆旋进推杆内，利用阀杆上的双螺母进行缩紧。此方法调整阀杆行程和预紧力较为方便，但对于长期使用的阀门，尤其是容易产生喘振的阀门，双螺母锁紧的效果并不理想。在汽水系统和高压环境下曾多次发生锁紧螺母松动，阀杆下移造成阀门开度偏能过大，而引起工艺事故。同时螺纹连接形式检修阀芯时，拆装调整难度大、时间长、工作效率低。现在部分调节调生产企业，设计和采用的锻造罗纹双夹板机构，不仅本身具有防松结构，而且连接强度高，安装、检修非常方便。采用此种结构能够有效防止了由于阀杆连接件所引发的阀门故障。

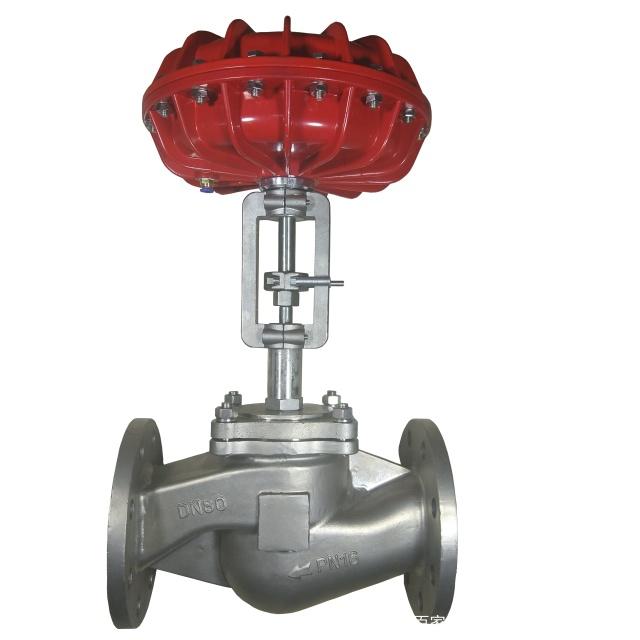

图1-气动薄膜调节阀
2、气动薄膜调节阀膜头排气孔的处理：
调节阀绝大部分安装在室外，膜头上排气孔的处理不当或排气帽设计不合理，极易造成雨水、灰尘，以及生产中泄漏的有害物质进入膜室，造成膜片老化、开裂、弹簧生锈断离等故障发生。尤其对于正作用执行机构，排气孔在膜头顶部，更应引起注意。许多调节阀生产广家考虑到配件的通用型，正、反作用执行机构的上下膜盖设计是相同的。用于正作用时，上膜盖的开孔用于进气，下膜盖的开孔用于排气。
反之用于反作用阀门时上膜盖的开孔用于排气，下腹盖的开孔用于进气。由于忽略排气孔的处理，或处理不当引发的如膜片漏气破裂、膜头内弹簧、螺栓腐蚀撕裂的故障也时有发生，阀门的整体耐用性受到较大影响。现有调节阀的排气孔处理一般只是一个塑料排气帽或者是一个简单的气源接头，耐用性和防水防溅功能较差。在工作实践中笔者备使用消音器处理排气孔，其方法效果较好，它既能保证进排气通畅，又可以防止灰尘和液体进人，并且成本低廉，安装方便。
图2-气动薄膜调节阀
3、气动薄膜调节阀反馈杆：
要保证调节精度，减小调节回差，关注阀馈杆的设计显得尤为重要，其主要内容包括：
①推杆反馈拴与定位的连接方式；
②反馈杆与定位器反馈杆开口的配合精度。无论是基于力平衡的调门定位器，还是智能定位器中电调位置反馈器，要得到阀门的位置都必须从这一个“小铁杆”获取，可以说它是保证调节精度和回差的关键环节。
感谢您耐心的阅读！想了解更多信息可进入立信隆阀门官网www.lxlfamen.com，昆山立信隆10年专注蒸汽液体阀门研发制造，让流体运行更稳定，更安全！提供全套阀门的解决方案。我们卖的不止是阀门，我们卖的是阀门的可靠性能！请立即拨打免费咨询电话400 111 9611
