从零走向专业，新人必须掌握的电动调节阀壁厚计算法则！
2019-12-30 07:58:05

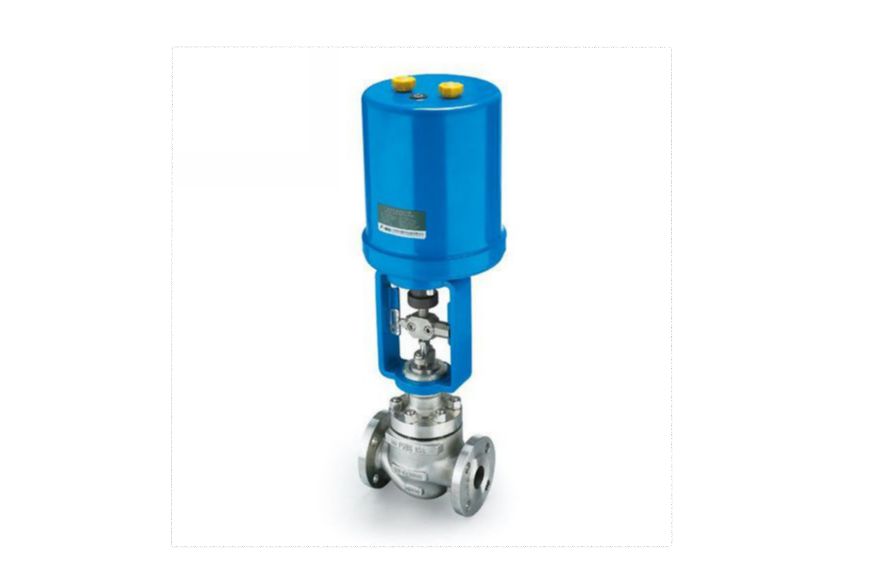

从零走向专业，新人必须掌握的电动调节阀壁厚计算法则！不同的阀体壁厚不同，旋塞型、紧凑型、钢制、铁制也各不相同。阀体壁厚的确定方法有很多，今天主要介绍查表法和引入法。
1、查表法
对于所设计的电液调节阀，当设计任务书已明确给定该调节阀所依据的设计标准时，首先按设计标准的要求，查找出阀门的最小壁厚值。我国的标准GB/T 12224- 2015、 NB/T 47044- 2014、 GB 26640 -2011， 美国机械工程师学会标准ASME B16. 34- 2013、 欧洲的标准EN 12516系列等，对阀体最小壁厚值都作了明确规定。
应注意以下两点：
①电动调节阀对铸钢阀体，应考虑最小允许工艺壁厚;对于砂模铸造，通常工艺壁厚不小于5. 5mm;精密铸造的工艺壁厚不小于4. 5mm。如果最小壁厚小于上述值，应选用最小允许的工艺壁厚。
②对形状复杂的电液调节阀，如双座调节阀的阀体，或安装使用中存在应力集中的阀体，应将最小壁厚值适当增加，具体增加值应视阀门的使用场合而定。
2、引入法
电动调节阀由査表法引伸出的引入法，适用最小壁厚不能直接从设计标准中査出的情况。
引入法计算公式为式中，tmカ中间圧カ等级的壳体最小壁厚(mm); Prd为中间圧力等级的公称圧力; Pr1为与中间圧カ等级相邻较低的公称圧カ; Pr2为与中间圧力等级相邻较高的公称圧カ; t1为公称圧力Pr1的最小壁厚(mm); t2为公称圧力Pr2的最小壁厚( mm)。
